低压工频逆变器MOS管选型：国产FHP230N06V代换IRFB7537PBF的工程实践

在低压工频逆变器设计中，MOS管的选型直接影响系统效率与可靠性。面对IRFB7537PBF、HY3906P、CS160N06等进口型号的供应链波动，国产替代方案成为工程师的重要选择。我们将从代换型号匹配性、应用场景适配性及核心参数对比三个维度，客观分析飞虹半导体FHP230N06V场效应管的产品价值。

一、代换型号匹配性：参数对标与兼容性验证
核心需求：IRFB7537PBF、HY3906P、CS160N06等MOS管型号长期用于低压工频逆变器，但其电流能力与导通损耗可能限制效率提升。

1、FHP230N06V参数对标：
电压/电流能力：BVdss=60V，ID=230A（@25℃），覆盖24-48V低压系统需求。
导通特性：RDS(on)=2.5mΩ（典型值@VGS=10V），较同类进口型号（如CS160N06的3.5mΩ@10V）降低28.6%通态损耗。
阈值电压：VTH=3V，兼容主流栅极驱动设计。

2、代换验证要点：
热设计：TO-220封装需匹配散热器（热阻RθJA<50℃/W），确保结温Tj<125℃；
动态特性：Qg=180nC（典型值），需验证与原驱动电路的匹配性，避免开关振荡。

二、应用场景适配性：多场景兼容性与设计建议

1、适合全桥拓扑结构的低压工频逆变器应用。
2、高频逆变器应用：12V蓄电池输入的车载高频逆变器中的DC/DC推挽拓扑升压电路。
3、电机驱动：适用于24-36V BLDC控制器，优化开关效率与EMI性能。

场景化设计建议：
并联应用：多管并联时，通过栅极电阻平衡均流；
热管理：需严格监控PCB布局与散热器配置，避免局部过热。

三、产品核心参数：数据驱动的选型依据

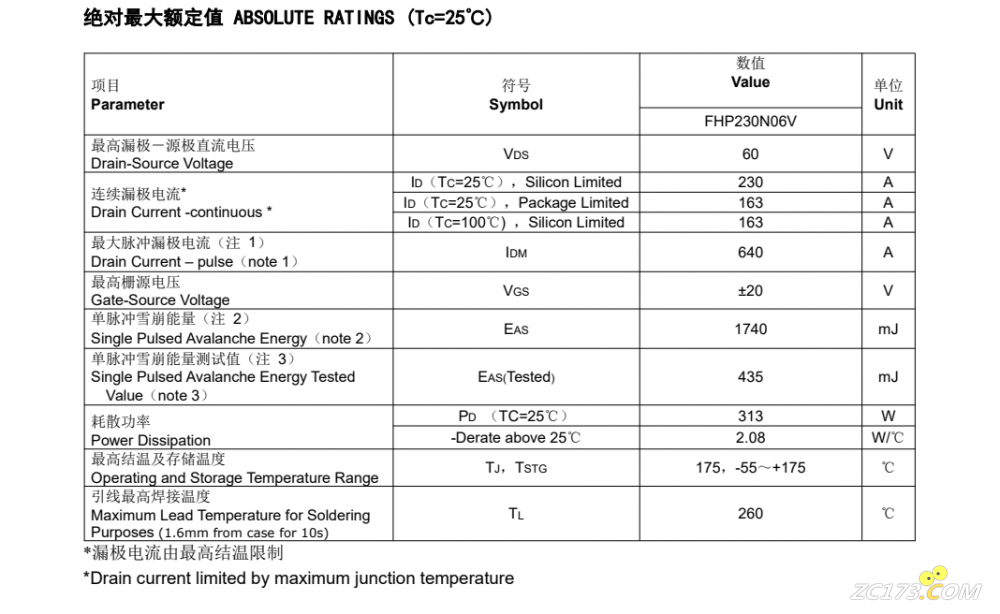

这款FHP230N06V场效应管产品具体参数：Vgs（±V）：20；VTH（V）：3；ID（A）：230；BVdss（V）：60。RDS (on) = 2.5mΩ(typ)@V GS =10V、RDS (on) = 3.0mΩ(max)@V GS =10V。

上述参数都是FHP230N06V能代换IRFB7537PBF作用于低压工频逆变器解决转换效率等问题。

FHP230N06V采用先进的沟槽技术，降低了导通损耗，提高了开关性能，提高了雪崩能量。该晶体管可用于各种功率开关电路，实现系统小型化和高效率。

所以基于上述三个核心点，在230A、60V的MOS管代换使用，建议选择FHP230N06V型号场效应管。
